防爆照明配電箱接線圖
作者：admin ? 發布時間：2022-07-06 11:05 ? 瀏覽： 次
防爆照明配電箱型號是BXM。是用于特殊場所控制照明電路之用，比如化工廠、煉油廠、鋼鐵廠、食品加工廠等。防爆照明配電箱接線圖是相對簡單的一種，一般都是一個總開關加若干個分開關。還可以根據實際需求，加配防爆插銷。

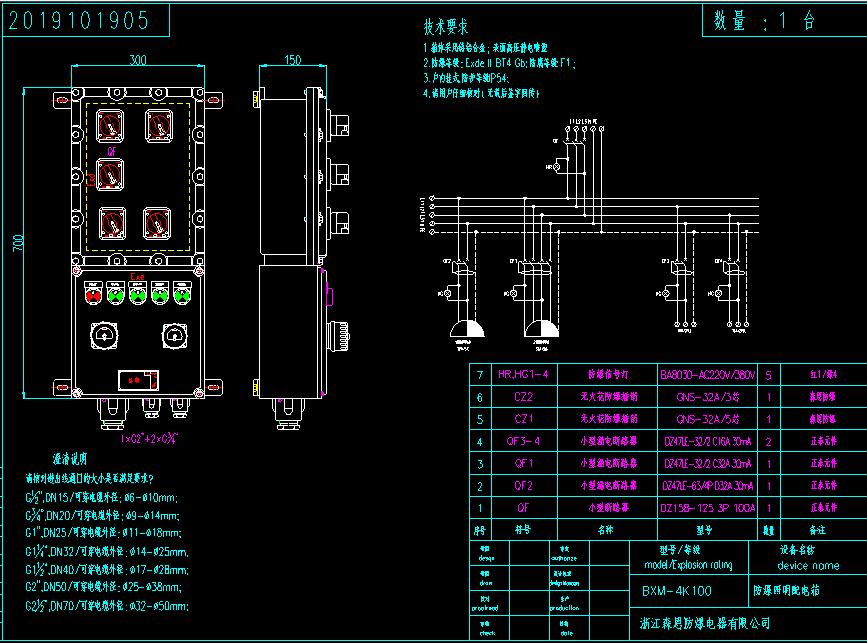

下圖是我公司為客戶繪制的一臺防爆照明配電箱圖紙。圖紙上有防爆照明配電箱接線圖、外殼材質、防爆等級、防護等級、防腐等級、安裝方式、外形布置圖等。需要客戶仔細確認清楚，并回傳后才能生產。
下圖是我公司為客戶繪制的一臺防爆照明配電箱圖紙。圖紙上有防爆照明配電箱接線圖、外殼材質、防爆等級、防護等級、防腐等級、安裝方式、外形布置圖等。需要客戶仔細確認清楚，并回傳后才能生產。
